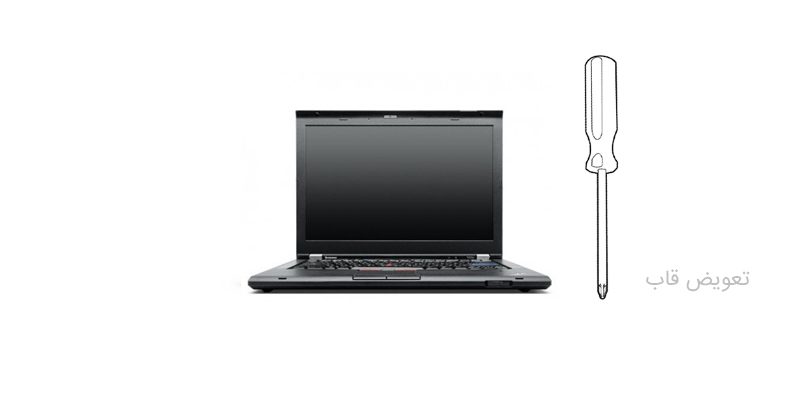

آموزش تعویض قاب لنوو تینکپد تی 420 اس

به کمک این آموزش، با نحوه تعویض قاب لپ تاپ لنوو T420s آشنا خواهیم شد. این روش برای جابجایی قاب معیوب و شکسته کاربرد دارد.

سختی تعمیر

آسان

تعداد مراحل

12

زمان مورد نیاز

30 الی 45 دقیقه

تعویض قاب

آموزش تعویض قاب لنوو تینکپد تی 420 اس

مرحله ۱(آماده سازی دستگاه)

ابتدا لپ تاپ را خاموش کرده و باتری آن را نیز خارج کنید.
سپس مطابق تصویر، پیچ های محفظه را باز کنید.

مرحله ۲ (باز کردن پیچ ها)

دو پیچ دیگر در داخل محفظه وجود دارد. این دو پیچ با یک پیچ گوشتی چهارسو به راحتی باز می شود.

مرحله ۳(برداشتن کیبورد)

صفحه کلید را به آرامی به سمت بالا حرکت دهید. مطابق تصویر این کار را انجام دهید.
استراحتگاه دستان بر روی قاب بهترین جا برای قرار گیری دست و فشار به کیبورد است.

مرحله 4(کیبورد)

با استفاده از پنس یا یک ابزار ترجیحا پلاستیکی، کیبورد را کامل جدا کنید، اما مراقب باشید، زیرا هنوز کیبورد به وسیله یک کابل به مادربرد متصل است.

مرحله 5(جدا کردن کیبورد)

کابل نارنجی رنگ را به آرامی جدا کرده و کیبورد را کنار بگذارید.

مرحله 6(باز کردن پیچ)

با استفاده از پیچ گوشتی تمامی پیچ های باقی مانده در پشت دستگاه را باز کنید.

مرحله 7(قطع کابل)

اتصالات کابل آنتن سیاه و خاکستری را که در تصویر مشخص شده است، جدا کنید.
همچنین بسته های پلاستیکی روی سیم های آبی، سفید و برنزه را جدا کنید.

مرحله 8(کشیدن سیم ها)

لپ تاپ را به عقب برگردانید و تمام سیم ها را از مرحله قبل به طرف بالا بکشید.

مرحله 9( باز کردن پیچ)

کابل پیچ های مشخص شده در تصویر را با استفاده از پیچ گوشتی باز کنید.

مرحله 10(جدا کردن سیم)

دسته سیم قرمز ، سفید و آبی را از برق جدا کنید.

مرحله 11(کابل روبان)

کف پوش مشکی را نگه دارید تا کابل روبان ارغوانی را در جای خود نگه دارد و در این زمان روبان را به دقت بکشید.

مرحله 12(پایان کار)

با بلند کردن و کشیدن به سمت بیرون ، محفظه بالایی را بردارید.
هنگام بیرون کشیدن محفظه ، مراقب باشید زیرا برخی از قسمت های بدنه هنوز در زیر صفحه قرار دارد.

برای بستن دستگاه خود، این روش ها را به صورت برعکس انجام دهید.
